试验变压器备注：电压单位为kV ，电流单位为mA ， 频率单位为Hz，时间单位为s。2.功能按键：包括工作模式、测量项目、功能、参数设置四部分。2.1 “交流”、“直流”按键：用于转换交直流工作模式。2.2 “电压”按键：用于允许或禁止保持时间捕捉的功能，窗口3如果显示“――”，表示禁止，此时按“电压”按键，则允许捕捉保持时间，并且窗口3显示保持时间。再次按“电压”按键，则再次禁止该项功能。当电压信号上升到设置的启动电压后，仪表开始计时，当电压信号下降到设置的启动电压的90％后，仪表计时停止。由于要处理瞬态信号，仪表在捕捉保持时间时电压档位被锁定，所以在不需要捕捉保持时间的场合，用户应尽量禁止保持时间捕捉，以便得到的电压精度。2.3 “电流”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示电流值。2.4 “F1”按键：用于切换窗口2的实时测量电流或电流值的显示，当本键指示灯点亮时，窗口2显示“P XXXXX”,为值，否则显示实时测量值。2.5 “F2”按键：用于手动电流值。在下次电流测试开始之前，用户应及时手动已有的电流值。另外，仪表的工作模式或测量项目被转换时，电流值会自动清零。2.6 “失真度”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示失真度值。2.7 “锁定”按键：用于锁定本次测量数据。 2.8 “设置”按键：进入设置状态，或设置项换页。2.9 “”按键：循环右移位，改变设置参数的当前数码管（闪烁位）位置。2.10 “”按键：循环增加设置参数的当前闪烁位的值。3．特殊字符显示含义1）r ：显示在窗口2，提示该窗口显示的是纹波系数；2）t ：显示在窗口2，提示该窗口显示的是失真度；3）F-ERR ：显示在窗口1，提示当前输入的电压信号不可以进行失真度分析；4） -OL- ：提示当前输入的信号值超过测量范围。

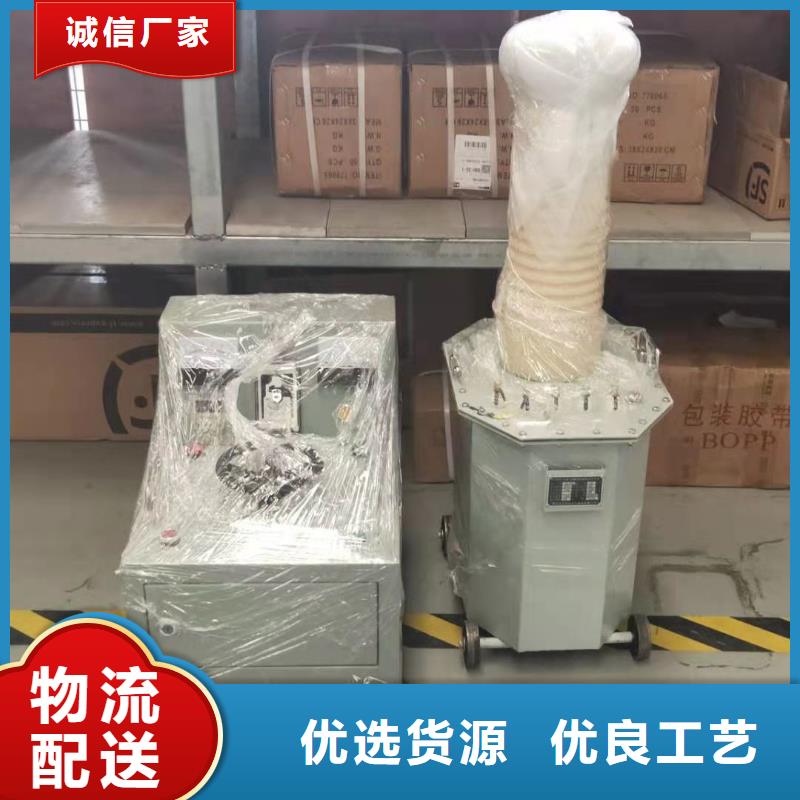

试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。

试验变压器 试验变压器串级获得更高电压的接线原理见图5。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。 5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度≤3000m环境温度－15℃～＋40℃日温差 ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力:≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波,波形畸变率＜3％设有一可靠接地点,接地电阻＜0.5Ω安装地点:户内
